Tekniska bestämmelser

Lokala regler, kompletteringar och tillägg till F:101

Fjärrvärme – september 2018



FJÄRRVÄRMECENTRALER utförande och installation
Lokala regler (bilaga till Svensk Fjärrvärmes F:101)

Introduktion

Vid installation eller ombyggnad av fjärrvärmecentral i fjärrvärmenät tillhörande Tekniska verken i Linköping AB skall Lokala regler efterföljas samt Tekniska bestämmelser fjärrvärmecentralen F:101.

2. Samarbete med fjärrvärmeleverantören

Fastighetsägaren skall för leverans av fjärrvärme överlämna underlag för dimensionering och kopplingsprinciper till fjärrvärmeleverantören. Detta gäller både för nyinstallation och ombyggnad av fastigheter. Vid ombyggnad av fjärrvärmecentralen skall fjärrvärmeleverantörens kontrollant kontaktas för att besiktiga befintlig mätsträcka (mätarplats).

3.3. Dimensionerings-, konstruktionsdata

Tabell 1

Fjärrvärmesystem Dimensioneringsdata Konstruktionsdata
Konventionellt system  100 °C, 1,600 MPa
Differenstryck 0,1 – 0,6 MPa
120 °C, 1,6 MPa
Lågtemperatursystem (LT) 65 °C, 1,600 MPa
Differenstryck 0,050 MPa
120 °C, 1,6 MPa
Sekundärsystem 60 °C, 1,000 MPa
Differenstryck 0,050 MPa
80 °C, 0,6 – 1,0 MPa

I Lågtemperatursystem får endast primär fjärrvärmecentral installeras, dvs en
fjärrvärmecentral med både varmvatten och värmeberedning.

Inkoppling av poolvärmeväxlare får endast ske med sekundär inkoppling på varmvattenkrets eller radiatorkrets. Installatören tillhandahåller teknisk lösning som skall godkännas av fjärrvärmeleverantören.

4. Yttre krav på fjärrvärmecentraler

Fjärrvärmeledningar från servisventiler och inom fjärrvärmecentralen skall utföras enligt AFS 2016:1 – Tryckbärande anordningar.

4.3 Riskbedömning

Anläggningsägaren (brukaren) skall bedöma risker som berör anläggningens drift, tillsyn och underhåll enligt AFS 2017:3 – användning och kontroll av trycksatta anordningar.

5.3.2 Dimensionering av reglerventil för tappvarmvatten

Dimensionering av fjärrvärmeväxlarens reglerventil skall alltid ske i samråd med fjärrvärmeleverantören.

6.1 Utrustning i fjärrvärmerum och fjärrvärmecentral.

Förklaring:
K = ska ingå


Följande ändringar ersätter:

Utrustning i fjärrvärmerum och fjärrvärmecentral, följande ersättningar ersätter
(K=ska ingå)
Armatur
Lågtempererat

sekundärsystem <100 kW
Hög-/lågtempererat

primärsystem <100 kW
Hög-/lågtempererat

primärsystem >100 kW
Fjärrvärmekrets

(primärsida)
Tryckmätare
-
-
K
Temperaturvisning
K
K
K

6.1.1 Rörledningar och armatur

Alla avstängningsventiler på primärledningen med dimensioner DN 32 eller större skall svetsanslutning monteras.

6.1.3 Servisventiler

Servisventiler skall vara svetsade eller lödda på båda sidor.

6.1.5 Filter

För installationer med en dimension som är mindre än DN 32 på primärledningen kan filter med gänganslutning monteras. På dimensioner DN 32 eller större skall filter med svetsanslutning monteras.

6.1.11 Mätarplats

Tekniska verken tillhandahåller följande utrustning:

  • Passbit för flödesgivare
  • Dykrör för temperaturgivare


All tillhandahållen utrustning skall monteras av kundens rörentreprenör.

Dykrören skall monteras i 45° vinkel mot flödet alternativt i en 90° böj (F:104).

Passbit för flödesmätare får ej monteras i fallande ledning.


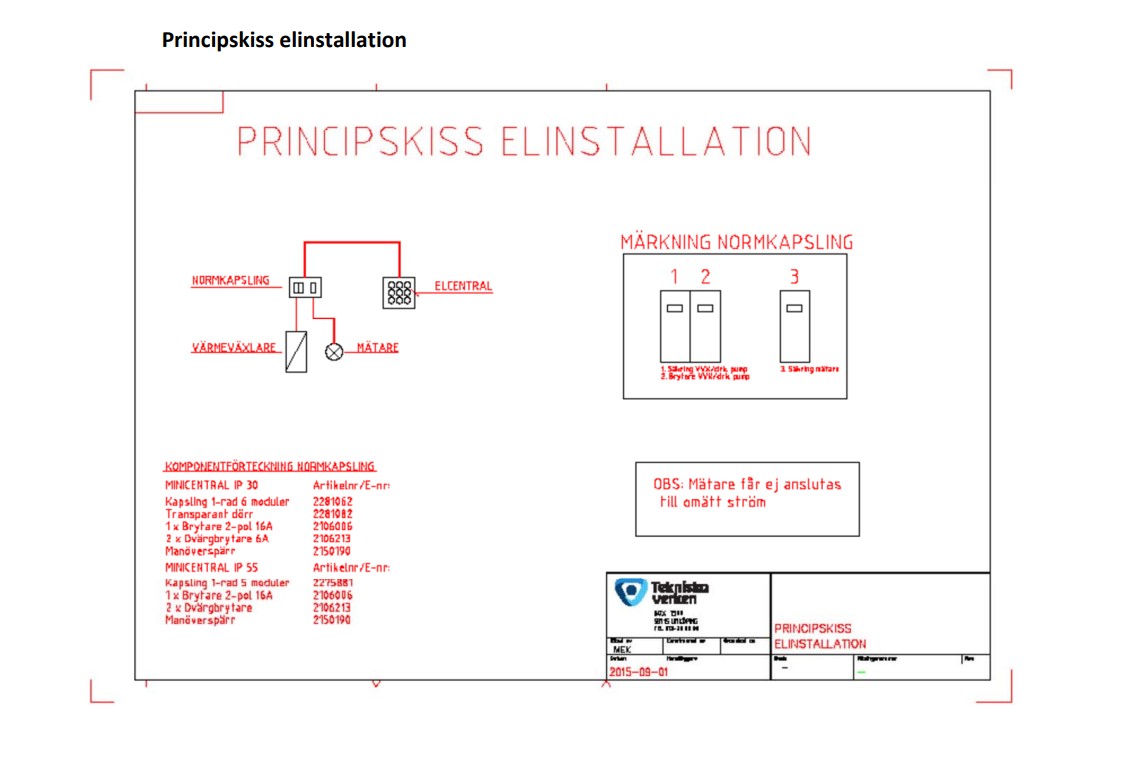

Mätarplatsen har i framledningen ett filter med avtappning, manometer, temperaturgivare, termometer, avluftning samt avstängningsventiler och i returledningen avstängningsventiler, avluftning, manometer, flödesgivare, temperaturgivare, termometer samt en avtappning. Vidare skall plats för integreringsverk och strömförsörjning ordnas. Integreringsverket skall
strömförsörjas via egen plomberbar säkring.


3-punktsmätning får ej användas.

Fjärrvärmeleveratörens servisventiler placeras högst 1,8 m över golv. Om servisventilerna placerats utanför det utrymme där fjärrvärmecentralen är placerad, monteras separata ventiler av fastighetsägaren i fjärrvärmerummet.

Integreringsverk skall monteras inom 2 meters kabellängd från flödesgivaren och 2,5 meters kabellängd från tempgivaren. Apparattavla M2 användes (E-nr 2240854).

Flödesgivare och integreringsverk skall installeras så att de är lätta att avläsa och byta. Övre rörs centrum skall vara minst 200 mm från vägg. Undre rör lyfts ut 150 mm jämfört med övre rör.

Innan flödesmätare skall 10 x diametern på röret samt 5 x diametern efter flödesmätaren vara ostörd strömning. Med ostörd strömning menas att inga böjar, förminskningar, avstick och dylikt får förekomma. Endast rakt rör utan ingrepp är godkänt.

VP-rör/kabellist monteras från apparattavla till flödesmätare (flödesmätarplats) och tempgivare.

Monteringshålen för mätaren skall vara monterade som ett x, ej som +

För en schematisk bild på mätarplatsens utformning se bilaga 2.

För installationer med ett totalflöde över växlaren på 3 m³/h eller mindre kan mätarplatsen förenklas (se bilaga 1), endast på dessa värmemätare är det tillåtet att använda gängad anslutning. Dessa installationer förses med så kallad kompaktmätare även dessa skall förses med strömförsörjning.

Installationen skall utföras efter värmeleverantörens anvisningar, så att hög mätnoggrannhet uppnås.

6.1.12

Avluftningsventiler dim 15 klamras c-c 60 mm. Avslutas med konkoppling och ändpropp ca 0,5 m över golv.

6.1.13

Avledare avslutas med konkoppling och ändpropp ca 0,5 m över golv.

7.4

Arbeten på primärsidan oavsett system enligt 3.3 får endast utföras av företag som uppfyller de krav som framgår av standarderna SS-EN 287-1 (svets, stål) och SS-EN ISO 13585 (hårdlödning). Den svetsare som utför montaget skall ha ett giltigt intyg för aktuell svets- och lödmetod.

7.6 Besiktning och kontroll

Samtliga anläggningar skall besiktigas av fjärrvärmeleverantören innan driftagning kan ske.

I samband med besiktningen skall provtryckning av anläggningen ske.

Vid detta tillfälle skall rör vara oisolerade för att kunna se att svetsskarvar är täta.

Fjärrvärmeleverantören kan vid behov begära stickprovsröntgen. Fastighetsägaren är skyldig att göra om icke godkända fogar, samt utföra och bekosta förnyad kontroll på reparerad fog.

Kundens rörentreprenör ansvarar för att provtryckningen utförs.

Besiktning och mätaruppsättning bokas av kundens rörentreprenör på telefon 013-20 91 42 senast tre dagar innan anläggningen skall driftsättas.
