Vid installation eller ombyggnad av fjärrkylecentral i fjärrkylenät tillhörande Tekniska verken i Linköping AB skall Lokala regler efterföljas samt Tekniska bestämmelser fjärrkylecentralen F:102.
Handlingarna skall således omfatta funktionsbeskrivning på både primär- och sekundärsystemet.
Vid ombyggnad av fjärrkylecentralen skall fjärrkyleleverantörens kontrollant kontaktas för att besiktiga befintlig mätsträcka (mätarplats).
Följande tabell redovisar framledningstemperatur vid olika utomhustemperaturer vid servisventil till fjärrkylcentralen. Tabellen gäller under förutsättning att utomhustemperaturen ej överstiger 27°C alternativt att RF ej överstiger 50%.
|
Utetemperatur
|
-20°C
|
-10°C
|
-5°C
|
+5°C
|
+10°C
|
+17°C
|
+27°C
|
|---|---|---|---|---|---|---|---|
|
Framledningstemperatur
|
+7°C
|
+7°C
|
+7°C
|
+7°C
|
+7°C
|
+7°C
|
+7°C
|
Returledningstemperaturen primärfjärrkyla skall vara minst 17°C.
Processenheten skall vara fri programmerbar.
Anläggningen skall programmeras med börvärdesföljning för att säkerställa
att temperaturavvikelsen mellan primär- och sekundär framledningstemperatur inte blir mindre än 1°C.
Byggnadens cirkulationspump skall vara behovsstyrd. Detta innebär att när
kylbehovet upphör stoppar pumpen och styrventil/-er på primär- och sekundärsidan stänger. Då ett kylbehov uppstår och cirkulationspumpen
startar skall styrventil/-er på primär- och sekundärsidan endast öppna 10 %
i 10 min för att sedan börja reglera efter inställt börvärde för att undvika
rusning i systemet. Kylbehovet i byggnaden skall ha primärorder och utegivaren sekundärorder i processenheten.
Arbeten på primärsidan skall utföras av företag som uppfyller de krav som framgår av standarderna SS-EN 287-1:2004 (svets, stål) och SS-EN 13133:2001 (hårdlödning). Den svetsare som utför montaget skall ha ett giltigt intyg för aktuell svets- och lödmetod.
OBS! Innan luftning utförs på den primära kylledningen skall Tekniska verken kontaktas på telefonnummer 013-20 82 50.
Tekniska verken tillhandahåller följande utrustning:
• Passbit för flödesgivare
• Dykrör för temperaturgivare
All tillhandahållen utrustning skall monteras av kundens rörentreprenör.
Dykrören skall monteras i 45° vinkel mot flödet alternativt i en 90° böj
(F:104).
Passbit för flödesmätare får ej monteras i fallande ledning.
Mätarplatsen har i framledningen ett filter med avtappning, manometer,
temperaturgivare, termometer, avluftning samt avstängningsventiler och i
returledningen avstängningsventiler, avluftning, manometer, flödesgivare,
temperaturgivare, termometer samt en avtappning.
3-punktsmätning får ej användas.
Det skall även finnas en förbigångsventil monterad mellan framledningen
och returledningen, den skall på framledningen monteras minst 500 mm
innan temperaturgivaren och på returledning 500 mm efter
temperaturgivaren.
Vidare skall plats för integreringsverk och strömförsörjning ordnas.
Integreringsverket skall strömförsörjas via egen plomberbar säkring.
Integreringsverk skall monteras inom 2 meters kabellängd från
flödesgivaren och 2,5 meters kabellängd från tempgivaren. Apparattavla
M2 användes (E-nr 2240854).
Flödesgivare och integreringsverk skall installeras så att de är lätta att
avläsa och byta. Övre rörs centrum skall vara minst 200 mm från vägg.
Undre rör lyfts ut 150 mm jämfört med övre rör.
Innan flödesmätare skall 10 x diametern på röret samt 5 x diametern efter
flödesmätaren vara ostörd strömning. Med ostörd strömning menas att inga
böjar, förminskningar, avstick och dylikt får förekomma. Endast rakt rör utan
ingrepp är godkänt.
VP-rör/kabellist monteras från apparattavla till flödesmätare
(flödesmätarplats) och tempgivare.
Monteringshålen för mätaren skall vara monterade som ett x, ej som +

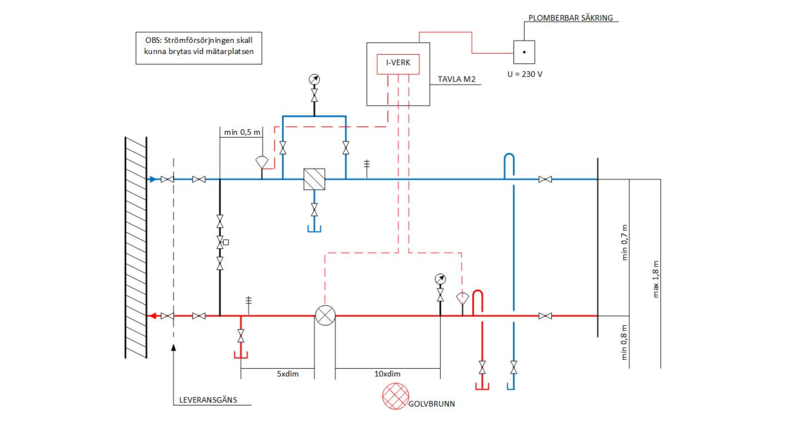

För en schematisk bild på mätarplatsens utformning se bilaga 1.
I det inledande arbetet med installationen skall kylleverantörens kontrollant
kontaktas för genomgång. Installatören skall vara väl förtrogen med de
handlingar som godkänts för installationen och material och komponenter
skall överensstämma med det som redovisats i de godkända handlingarna.
Genomgången skall omfatta både fjärrkylcentralen utförande och
sekundärsidans anpassning till fjärrkyldrift.
Fjärrkylleverantören kan vid behov begära stickprovsröntgen.
Fastighetsägaren är skyldig att göra om icke godkända fogar, samt utföra
och bekosta förnyad kontroll på reparerad fog.
Fjärrkylleveratörens servisventiler placeras högst 1,8 m över golv. Om
servisventilerna placerats utanför det utrymme där fjärrkylcentralen är
placerad, monteras separata ventiler av fastighetsägaren i fjärrkylrummet.
Samtliga anläggningar skall besiktigas av fjärrkylleverantören innan
driftagning kan ske.
I samband med besiktningen skall provtryckning av anläggningen ske.
Vid detta tillfälle skall rör vara oisolerade för att kunna se att svetsskarvar
är täta.
Kundens rörentreprenör ansvarar för att provtryckningen utförs.
Besiktning och mätaruppsättning bokas av kundens rörentreprenör på
telefon 013-20 91 42 senast tre dagar innan anläggningen skall driftsättas.
Potentialutjämning
Elektriska fält och vagabonderande strömmar är ett elektriskt problem, och
skall lösas med metoder som föreslås i starkströmsföreskrifterna och SEK:s
handbok 413 ”Potential utjämning i byggnader”. Har byggnaden potential
utjämning skall fjärrkylrören potentialutjämnas.
Frysskydd
Avsäkringstemperatur +7°C och avsäkringstryck 1600 kPa.
Med avsäkringstemperatur avses den lägsta primära tillåtna
framledningstemperaturen i servisledningen till fjärkylcentralen.
Underskrids denna temperatur kan frysrisk uppstå vid låg belastning. Se
F102 kap 6.4. om förbigångsventil.
Vintertid kan framledningstemperaturen sjunka under 7°C.
OBS! Viktigt kontrollera att förbigångsventilen fungerar tillfredsställande när
det är frysrisk.
Differenstryck
Differenstryck kan förekomma från 50 kPa till 600 kPa vid fjärrkylsystemets
servisventiler till fjärrkylcentralen. Differenstrycket varierar inom dessa
gränser och är beroende på effektbehov och vilka produktionsanläggningar
som är i drift.
